一、案例名稱

陸川縣城區及米場、烏石、良田鎮二級公路路燈改造合同能源管理項目

二、案例業主

陸川縣城區路燈共有4000多盞（含制式和非制式），納入LED節能改造項目的制式高壓鈉燈路燈數量為2791盞，其中包括原有250W高壓鈉燈2025盞、400W高壓鈉燈244盞、150W高壓鈉燈225盞、70W高壓鈉燈297盞，燈桿高度分別為10米、12米、8米、6米。開燈時間根據季度性來調節（路燈開關用電腦控制開啟），夏季約10小時（4月到10月），冬季約12小時（11月到次年3月），每天平均開燈約11小時。縣城區2012年用電量為329萬千瓦時，2013年用電量為387萬千瓦時，隨城區面積擴大，路燈用電量逐年增長。

三、案例內容

1.道路照明設計標準

表1  機動車交通道路照明標準值

注：表中所列的平均照度僅適用于瀝青路面。若系水泥混凝土路面，其平均照度值可相應降低約30%。根據本標注附錄A給出的平均亮度系數可求出相同的路面平均亮度，瀝青路面和水泥混凝土路面分別需要的平均照度。

表2  燈具的配光類型、布置方式與燈具的安裝高度、間距的關系

注：Weff為道路有效寬度。

2.燈具安裝技術要求

（1）主干路、次干路、支路路段路燈布置方式不變動，燈桿形式、燈桿間距、燈桿位置不變動（部分特殊燈桿需增加轉換接頭或更換懸臂），燈桿高度基本不變動。

（2）光源：采用高光效LED燈，照度滿足相關道路照度要求。

（3）燈具：燈具為高效低損耗型，具有專業的蝙蝠翼型配光曲線，燈具光效≥85LM/W以上，燈具功率因數應達0.9以上，燈具防護等級不低于IP65，燈具驅動功耗不大于15%。燈體全部采用高導熱性的鋁合金材料，燈體表面采用噴塑或烤漆（顏色由業主選定）。

（4)智能控制管理系統：對新裝的LED路燈加裝智能控制管理系統。

（5）道路照明應根據所在地區的地理位置和季節變化合理確定開關燈時間，并應根據天空亮度變化情況進行必要的修正。宜采用光控和時控相結合的控制方式。

（6）道路照明采用集中遙控系統時，運動終端宜具有在通信中斷的情況下自動開關路燈的控制功能和手動控制功能。

3.節能改造具體內容

表3 節能改造內容

4.項目實施情況

該項目于2014年11月7日正式施工，同年12月15日竣工，目前運行良好。

四、項目年節能量及節能效益

1.年節能量

（1）改造前后系統（設備）用能情況及主要參數。

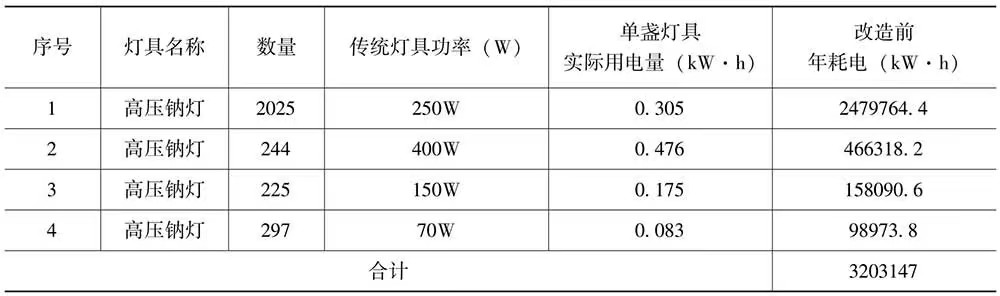

表4  改造前用能情況及主要參數

注：夏季亮燈時間為19：00至次日6：00。冬季亮燈時間為18：30至次日7：00。

以上數據中“日耗電”是平均時間11h/天計算，“年耗電”是按全年365天計算的數據。

改造前用電量計算公式=單盞燈具實際用電量×數量×11h/天×365天。

（2）節能量計算方法。

在進行節電改造工程前，利用合格的電表，并用此表按以下方法計算出某具體設備（A1）的節電率：A1設備平均節電率（%）SA1=（Q前A1-Q后A1）÷Q前A1。

其中：

Q前A1=節電改造前24小時的目標路燈A1設備用電量；

Q后A1=節電改造后24小時的目標路燈A1設備用電量。

完成節電改造工程前的路燈系統A1設備用電量和完成節電改造工程后的路燈系統A1設備用電量數據由雙方有關人員共同抄表并簽名確認，連同計算出A1設備平均節電率。依此類推，測出路燈系統中其他設備A2、A3、A4等的平均節電率SA2、SA3、SA4等。統計后由雙方簽章生效作為考核及效益計算依據。

（3）節電效益計算方法。

以自然月為單位，對通過節電改造后所產生的經濟效益按以下方法計算。

以設備A為例（A1、A2...Am，其中m為每100盞裝1個電度表）：

當月設備A1節電效益（元）MA1=（M前A1-MA1抄表）。

M前A1=MA1抄表:（1-平均節電率SA1）。

M前A1=節電改造前當月的路燈系統中設備A1電費（以電表實際測量理論用電量）。

MA1抄表=節電改造后當月的路燈系統中設備A1電費（電度表當月實抄的用電數量）。

SA1為設備A1的節電率。

當月路燈系統節電效益（元）M=MA1+MA2+MA3+MA4+……。

（4）項目年節能量。

改造實施后，陸川縣城區共計2791盞，LED路燈每年的耗電量為1092722.4kW-h，比原來沒改造前的耗電量3203147kW-h減少了2057061.16kW-h,折合標準煤679tce。

2.年節能效益

按電價0.9055元/kWh計，全年節能收益為186.3萬元。

五、商業模式

該項目采用節能效益分享型商業模式，節能效益分享期從節能設備投運并經雙方驗收后次日開始，效益分享期為8年。第一年客戶分享10%的節能收益，節能服務公司分享90%的節能收益；第二、三年客戶分享20%的節能收益，節能服務公司分享80%的節能收益；后五年客戶分享30%的節能收益，節能服務公司分享70%的節能收益。

收益分享期滿后，節能項目設備所有權歸客戶所有。節能收益每個月結算一次。節能收益分享結束以后，客戶付清全部款項，節能項目設備所有權及節能系統所有權歸客戶所有，設備移交清單以雙方簽字認可的設備現場到貨清單為準。

六、融資渠道

該項目主要資金由節能服務公司籌資、政府補貼、公司自營資金組成，目前該項目總投資為1409萬元，主要用于項目施工建設及維護管理，如采購設備、材料，設備安裝施工等費用。
